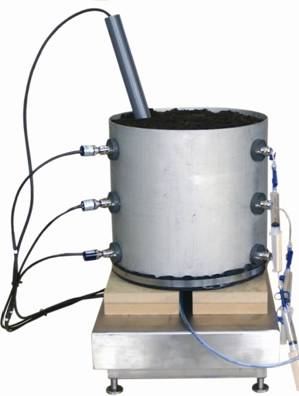

用途:1000型微型土壤蒸渗仪是在实验室内研究水分平衡、物质平衡、土壤溶质运移的全新工具。沿土体剖面可埋入土壤水分、土壤水势、土壤温度等传感器。高精度的称重系统可测量土柱的重量。适用于:土壤水的流动性、土壤中物质的迁移、土壤的吸附作用及缓冲性、物质转化研究、耕作方法研究、气候研究、能量平衡研究、模拟试验校正等实验领域。
技术规格:
数据采集器 |
图示 |
|
模拟输入通道数量 |
8个差分或16个单端 |
|
最大扫描速率 |
100Hz |
|
最大输入电压量程 |
±5000mV |
|
模拟电压分辨率 |
差分:667 µV(±5000mV)、333 µV(±2500mV)、33.3 µV(±250mV)、3.33 µV(±25mV)、1.0 µV(±7.5mV)、0.33 µV(±2.5mV);基本:1333 µV(±5000mV)、667 µV(±2500mV)、66.7 µV(±250mV)、6.7 µV(±25mV)、2.0 µV(±7.5mV)、0.67 µV(±2.5mV) |
|
A/D分辨率 |
13位 |
|
输入阻抗 |
20GΩ |
|
突发模式 |
1.5 KHz |
|
脉冲通道 |
2个 |
|
模拟输出通道 |
3个 |
|
激发电压 |
±5000mV可调 |
|
数字端口 |
8个I/O口 |
|
供电 |
9.6~16 VDC |
|
内存 |
4MB |
|
内部时钟精度 |
±3分钟/年 |
|
同步测量 |
可接SDM信号 |
|
工作温度 |
标准:-25~+50℃;扩展:-55~85℃ |
|
工作湿度 |
0~95%,非冷凝 |
|
尺寸 |
21.6厘米×9.9厘米×2.2厘米 |
|
重量 |
1公斤 |
土柱桶 |
图示 |
|
直径 |
300毫米 |
|
高度 |
可选300毫米、600毫米和1200毫米 |
|
材质 |
不锈钢和铸铁 |
|
称重系统 |
||
量程 |
100公斤 |
|
精度 |
0.03% |
土壤溶液采样器:
Rhizon土壤溶液采样器: |
图示 |
|
起泡点 |
>2 bar(0.2 MPa) |
|
采集水量 |
1 bar大气压力:>1毫升/分钟,用10毫升真空管采集7毫升土壤水分典型情况需要1~16个小时(隔夜),取决于土壤的性质 |
|
渗透管直径 |
2.5×1.5毫米 |
|
PVC管直径 |
2.7×1.0毫米 |
|
内部容积 |
0.2毫升 |
|
静容积 |
0.5毫升 |
|
可承受pH |
3~12,取决于土壤溶液腐蚀的程度 |
土壤温度传感器:
ST-100热敏电阻温度传感器 |
图示 |
|
测量范围 |
-50~+70℃ |
|
测量精度 |
±0.1℃(0~+70℃),±0.2℃(-25~+0℃),±0.4℃(-50~+-25℃) |
|
重复性 |
±0.02℃ |
|
反应时间 |
1秒 |
|
平衡时间 |
30秒 |
|
输入供电 |
2.5V激发 |
|
自动加热 |
最大在5℃和连续2.5V供电时0.084℃ |
|
传感器尺寸 |
长度7毫米×直径0.6毫米 |
|
重量 |
60克(传感器和线) |
|
工作环境 |
-80~+70℃,0~100%相对湿度,防水、可连续在户外使用 |
|
电缆 |
5米屏蔽双绞线 |
土壤水分传感器:
SM150土壤水分传感器 |
图示 |
|
测量范围 |
0~100% vol |
|
测量精度 |
±3.0% vol(土壤水分范围在0~70% vol和温度在0~+60℃) |
|
盐分误差 |
±5.0% vol(土壤盐分在100~1000 mS/m和温度在0~+60℃) |
|
输出信号 |
0~1V差分≈标称0~60% |
|
最大电缆长度 |
1米(HH150读数表)、100米(GP1、DL6和DL2e数据采集器) |
|
供电 |
5~14V DC,18mA用于1秒 |
|
工作温度 |
-20~+60℃ |
|
防护等级 |
IP68 |
|
样品体积 |
55×70毫米直径 |
|
尺寸 |
143×40毫米直径 |
|
重量 |
0.1公斤 |
土壤水分温度电导率传感器:
Hydra土壤水分温度电导率传感器 |
图示 |
|
介电常数 |
||
测量范围 |
1~80(1=空气,80=蒸馏水) |
|
测量精度 |
±1.5%或0.2(典型蒸馏水) |
|
土壤水分 |
||
测量范围 |
0~饱和 |
|
测量精度 |
多数土壤±0.01 WFV,特殊土壤±0.03 |
|
电导率 |
||
测量范围 |
0.01~1.5 S/m |
|
测量精度 |
±2.0%或0.005 S/m(典型) |
|
温度 |
||
测量范围 |
-10~+55℃ |
|
测量精度 |
±0.1℃ |
|
电气规格 |
||
供电 |
9~20 VDC |
|
通讯协议 |
SDI-12标准V1.2 |
|
电缆长度 |
标准7.6米,最大可延长到60米 |
|
功耗 |
空闲<1 mA,激活30 mA |
|
电缆接线 |
3芯:供电、接地和数据 |
|
波特率 |
1200 |
|
工作环境 |
||
工作温度 |
-10~+55℃,可延长到-30~+55℃ |
|
存储温度 |
-40~+55℃ |
|
防水 |
探头可以放入水中 |
|
物理参数 |
||
电缆 |
22AWG,防紫外,直埋 |
|
材质 |
探头外壳PVC,探针为304不锈钢 |
|
尺寸 |
长度12.4厘米×直径4.2厘米 |
|
感应区域 |
长度5.7厘米×直径3厘米 |
|
重量 |
传感器200克,电缆0.08公斤/米 |
土壤水势传感器:
Stevens土壤pF温度传感器 |
图示 |
|
供电 |
7~13 VDC |
|
输出 |
SDI-12 |
|
水势测量范围 |
7 pF~0 pF(10000000 hPa~0 hPa) |
|
水势测量分辨率 |
0.01 pF |
|
温度测量范围 |
-40~+80℃ |
|
温度测量分辨率 |
0.1℃ |
|
电流消耗 |
激活:55 mA(5秒)静止:2 mA |
|
读数预热时间 |
20~30秒 |
|
传感器主体材质 |
不锈钢 |
|
传感器头材质 |
陶瓷 |
|
尺寸 |
100毫米×20毫米 |
|
T5微型土壤水势张力计 |
图示 |
|
测量范围 |
+100 kPa~-85 kPa |
|
输出信号 |
-100~+85 mV |
|
精度 |
±0.5 kPa |
|
供电 |
推荐10.6V DC,稳定的5~15VDC |
|
耗电 |
1.3mA(10.6V DC) |
|
管直径 |
5毫米 |
|
管长度 |
标准7厘米,可选长度2~20厘米 |
|
手柄尺寸 |
直径20厘米×长度3.5厘米 |
|
电缆 |
1.5米,4针M12插头,最大可延长到20米 |
|
T5x微型土壤水势张力计 |
图示 |
|
测量范围 |
+100 kPa~-160 kPa |
|
输出信号 |
-100~+160 mV |
|
精度 |
±0.5 kPa |
|
供电 |
推荐10.6V DC,稳定的5~15VDC |
|
耗电 |
1.3mA(10.6V DC) |
|
管直径 |
5毫米 |
|
管长度 |
标准7厘米,可选长度2~20厘米 |
|
手柄尺寸 |
直径20厘米×长度3.5厘米 |
|
电缆 |
1.5米,4针M12插头,最大可延长到20米 |
