系统简介：

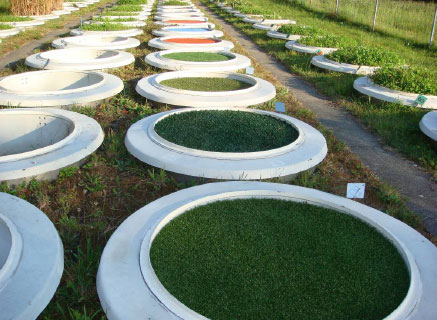

土壤蒸渗测量系统用于评估水在土壤中的利用；水在同一位置的存储、转移等研究。系统主要由土柱桶，称重系统，数据采集及控制系统，土壤水分、温度、电导率，土壤水势传感器，土壤溶液取样器等部件组成。
土柱桶高度为2米，也可根据用户要求定制不同高度。
应用研究范围：
水分特征曲线研究、生态恢复、小型模拟试验、土壤水的流动性、土壤中物质的迁移、土壤的吸附作用及缓冲性、水平衡分析、渗滤液分析、地下水补给分析、物质运移、物质转化研究、耕作方法研究、气候研究、能量平衡研究、模拟试验校正、水通量研究，地下水补给模拟研究，渗滤物的确定等
技术规格：
|
数据采集器 |
技术参数 |
图片 |
|
最大采样频率 |
100Hz |
|
|
模拟通道 |
8个差分通道（16个单端通道） |
|
|
脉冲通道 |
2个 |
|
|
控制输出 |
8个 |
|
|
激发通道 |
3个电压通道 |
|
|
其他端口 |
4个SDI-12或4个RS232（与8个控制输出接口共用） |
|
|
数据通信端口 |
1个CS I/O；1个RS-232；1个平行外围设备 |
|
|
信号输入范围 |
±5000mV |
|
|
A/D转换精度 |
13位模拟/数字转换 |
|
|
测量分辨率 |
0.33 µV |
|
|
测量精度 |
±（读数*0.06%+偏移量），0~40℃ |
|
|
内置存储空间 |
4M |
|
|
供电电压 |
9.6~16VDC |
|
|
功耗 |
睡眠模式：0.6mA，1Hz采集频率：4.2mA |
|
|
尺寸 |
23.9×10.2×6.1cm |
|
|
工作温度 |
-25~50℃；-55~85℃（扩展） |
|
土柱桶 |
技术参数 |
图片 |
|
高度 |
2米（可根据用户要求定制） |
|
|
表面积 |
1平方米（可根据用户要求定制） |
|
|
材质 |
优质不锈钢 |
|
|
预打孔数量 |
在5, 10, 15, 20, 40, 60, 80, 100, 140, 180cm各深度预打3个传感器安装孔，用于土壤三参数传感器，土壤水势传感器，土壤溶液取样器的安装 |
|
|
配置 |
防土锥 |
|
称重单元 |
技术参数 |
图片 |
|
量程 |
0-6吨 |
|
|
精度 |
C6精度，（折合为±0.01mm） |
|
|
材质 |
不锈钢 |
|
土壤三参数传感器 |
技术参数 |
图片 |
|
介电常数范围 |
1~80 |
|
|
介电常数精度 |
±1.5%或±0.2 |
|
|
土壤水分范围 |
0~饱和 |
|
|
土壤水分精度 |
±0.01WFV 最大0.03WFV |
|
|
土壤水分精度 |
±0.03 |
|
|
土壤电导率范围 |
0.01~1.5 S/m |
|
|
土壤电导率精度 |
±2.0%或±0.005S/m |
|
|
土壤温度范围 |
-30℃~65℃ |
|
|
土壤温度精度 |
±0.1℃ |
|
|
工作温度 |
土壤中：0~55℃ |
|
|
存储温度范围 |
-40~70℃ |
|
|
工作电压 |
9~20VDC |
|
|
工作电流 |
SDI-12输出：小于1mA（空闲）；30mA（工作） RS485输出：小于10mA（空闲）；30mA（工作） |
|
|
防水性能 |
可浸入水中 |
|
|
材料 |
PVC和不锈钢 |
|
|
输出 |
SDI-12 |
|
土壤水势传感器 |
技术参数 |
图片 |
|
水势测量范围 |
-5 ~ -500kPa (pF 1.71 ~ pF 3.71) |
|
|
水势测量精度 |
读数的± 25% @ -5 ~ -100 kPa, |
|
|
水势分辨率 |
0.1 kPa |
|
|
温度测量范围 |
-40 ~ 50°C |
|
|
温度测量精度 |
±1°C |
|
|
温度分辨率 |
0.1°C |
|
|
平衡时间 |
10 min. 至 1 hr. 与土壤水势有关 |
|
|
传感器类型 |
带校准陶瓷板的频域；热敏电阻 |
|
|
输出方式 |
SDI-12 |
|
|
供电 |
3.6 - 15 VDC, 等待状态0.03 mA, 150ms测量状态期间达最大值10 mA |
|
|
缆线长度 |
5m，可定制其它长度 |
|
|
工作环境 |
-40 ~ 50°C |
|
|
尺寸 |
9.6 cm (l) x 3.5 cm (w) x 1.5 cm (d) |
|
渗漏计 |
技术参数 |
图片 |
|
传感器类型 |
磁力簧片开关 |
|
|
输出 |
开关信号 |
|
|
精度 |
0.1mm |
|
|
收集器尺寸 |
24.5cm直径×29.21cm高 |
|
|
收集器面积 |
214cm2 |
|
|
工作温度 |
0~50℃ |
|
|
电缆长度 |
12米 |
|
土壤溶液取样器 |
技术参数 |
图片 |
|
取样管长度 |
95mm |
|
|
取样管直径 |
21mm |
|
|
材质 |
PTFE材质 |
|
|
真空范围 |
0~85mbar |
|
|
电动真空泵 |
技术参数 |
图片 |
|
真空度 |
-80Kpa |
|
|
电池 |
12V 5Ah，防水免维护铅酸蓄电池，约可用连续使用5小时 |
|
|
电池充电器 |
内置，220V，50Hz |
|
|
充电时间 |
约7个小时 |
|
|
充电指示 |
有3种颜色的LED灯为状态指示 |
|
|
充电/放电次数 |
约400次 |
|
|
压力计 |
0~1bar |
|
|
压力计精度 |
±2Kpa |
|
|
最大连接数量 |
10个取样器 |
|
|
分支器 |
10分支 |
|
|
外壳 |
铝质机壳 |
|
|
尺寸 |
200×130×240毫米 |
|
|
进气管直径 |
8毫米 |
|
防护机箱 |
技术参数 |
图片 |
|
材质 |
钢板，防晒，防砸，带锁 |
|
|
配件 |
固定耳、钥匙、机箱安装工具套件 |
|
胶体蓄电池 |
技术参数 |
图片 |
|
电压 |
12V |
|
|
容量 |
38Ah或根据功率调整 |
|
|
稳定性 |
采用高灵敏低压伞型气阀，使蓄电池使用更加安全可靠 |
|
|
密封 |
采用多层耐酸橡胶圈滑动式密封 |
|
|
配件 |
配置电池地埋箱 |
产地：美国
