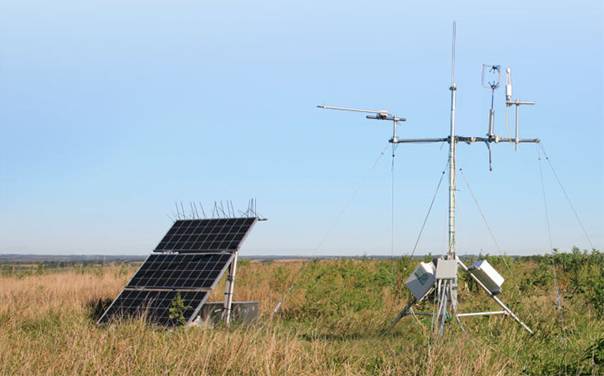

用途：1000型开路涡动协方差系统是一种微气象学的测量方法，它使用快速响应的传感器，运用涡动协方差技术，来测量大气下垫面界面上的物质交换和能量交换。涡动协方差系统可以测量显热通量、潜热通量、动量通量、摩擦风速，以及二氧化碳通量。应用在边界层理论研究、大气扩散、能量收支研究、水分及其它物质收支研究等很多领域。
数据采集器：
| CR1000数据采集器 |
图示 |
|
| 最大扫描速率 |
100 Hz |
|
| 模拟输入通道数量 |
16个单端或8个差分 |
|
| 脉冲通道 |
2个 |
|
| 开关激发通道 |
3个电压 |
|
| 数字端口 |
8个I/O或4个RS-232 COM |
|
| 通讯/数据存储端口 |
1个CS I/O、1个RS-232、1个平行外设 |
|
| 开关12V |
1个 |
|
| 输入电压范围 |
±5 VDC |
|
| 精度 |
0~+40℃时±（读数0.06%+漂移），-25~+50℃时±（读数0.12%+漂移），-55~+85℃时±（读数0.18%+漂移） |
|
| 模拟电压分辨率 |
差分：667 µV（±5000mV）、333 µV（±2500mV）、33.3 µV（±250mV）、3.33 µV（±25mV）、1.0 µV（±7.5mV）、0.33 µV（±2.5mV）；基本：1333 µV（±5000mV）、667 µV（±2500mV）、66.7 µV（±250mV）、6.7 µV（±25mV）、2.0 µV（±7.5mV）、0.67 µV（±2.5mV） |
|
| A/D分辨率 |
13位 |
|
| 工作温度 |
标准：-25~+50℃；扩展：-55~85℃ |
|
| 内存 |
2MB闪存（操作系统），4MB（CPU使用、程序存储和数据存储） |
|
| 供电 |
9.6~16 VDC |
|
| 耗用电流 |
典型0.7 mA，最大0.9 mA（休眠模式）；典型1~16 mA（不带RS-232通讯）；典型17~28 mA（带RS-232通讯） |
|
| 尺寸 |
23.9×10.2×6.1厘米 |
|
| 重量 |
1公斤 |
|
| 支持协议 |
PakBus、Modbus、DNP3、FTP、HTTP、XML、POP3、SMTP、Telnet、NTCIP、NTP、SDI-12、SDM |
|
| AM16/32B通道扩展板 |
图示 |
|
| 模拟输入通道数量 |
16~32个差分 |
|
| 供电 |
9.6~16 VDC |
|
| 耗电（典型） |
静止：<210 μA，激活：6 mA |
|
| 重置水平 |
闲置：<0.9 V，激活：3.3~8 V |
|
| 时钟水平最大电压 |
8 VDC |
|
| 最小时钟脉冲宽度 |
1 ms |
|
| 继电器最大动作时间 |
20 ms |
|
| 继电器工作 |
先开后合接点 |
|
| 初始继电器电阻，关闭 |
0.1 Ohm |
|
| 最大开关电流 |
500 mA |
|
| 最小触点寿命 |
107结束 |
|
| CE标准 |
EN 61326: 1998；EN 55022: 1998 Class B |
|
| 静电放电 |
空气放电：符合IEC61000-4-2，测量等级4（±15 kV）；接触放电：符合IEC61000-4-2，测量等级4 （±8 kV） |
|
| 浪涌 |
符合IEC61000-4-5，测量等级3（±2 kV，2 ohms耦合阻抗） |
|
| 工作温度 |
标准：-25~+50℃；扩展：-55~85℃ |
|
| 工作湿度 |
0~95%，非冷凝 |
|
| 尺寸 |
10.2厘米×23.9厘米×4.6厘米 |
|
| 重量 |
0.7公斤 |
|
二氧化碳水汽分析仪：
| LI-7500A开路二氧化碳水汽分析仪 |
图示 |
|
| 二氧化碳 |
|
|
| 校准范围 |
0~3000 μmol/mol |
|
| 精度 |
小于读数的1% |
|
| 零点漂移（/℃） |
典型±0.1 ppm，最大±0.3 ppm |
|
| RMS噪声 （典型370 ppm CO2和10 mmol/mol H2O） |
5 Hz：0.08 ppm；10 Hz：0.11 ppm；20 Hz：0.16 ppm |
|
| 增益漂移（%的读数/℃） |
典型±0.02%，最大±0.1%，@370 ppm |
|
| 对H2O敏感度（mol CO2/mol H2O） |
典型±2.00E-05，最大±4.00E-05 |
|
| 水汽 |
||
| 校准范围 |
0~60 mmol/mol |
|
| 精度 |
小于读数的2% |
|
| 零点漂移（/℃） |
典型±0.03 ppt，最大±0.05 ppt |
|
| RMS噪声 （典型370 ppm CO2和10 mmol/mol H2O） |
5 Hz：0.0034 ppt；10 Hz：0.0047 ppt；20 Hz：0.0067 ppt |
|
| 增益漂移（%的读数/℃） |
典型±0.15%，最大±0.30%，@20 ppt |
|
| 对CO2敏感度（mol H2O/mol CO2)） |
典型±2.00，最大±0.05 |
|
| 其他性能 |
||
| 数据存储 |
可拔插U盘，标配4GB，最大支持16GB |
|
| 数据通讯 |
以太网、同步设备用于测量（SDM；>50Hz），RS-232（115200波特率，最大每秒20个记录数据），6 DACs（0~5V；300 Hz） |
|
| 输入 |
以太网，4个模拟输入通道 |
|
| 工作温度 |
-25~+25℃（可扩展-40~+50℃） |
|
| 供电 |
10.5~30 VDC |
|
| 功耗 |
常规12W（启动时候最大30W） |
|
| 类型 |
绝对，非扩散红外气体分析 |
|
| 带宽 |
5Hz、10 Hz或20 Hz，用户选择 |
|
| 用户界面 |
基于Windows |
|
| LI-7550分析仪接口单元 |
||
| 外部尺寸 |
35厘米×30厘米×15厘米 |
|
| 重量 |
4.4公斤 |
|
| LI-7500A开路二氧化碳和水汽分析仪 |
||
| 尺寸 |
直径6.5厘米×长度30厘米 |
|
| 重量 |
0.75公斤 |
|
| 电缆长度 |
5米（数据和IRGA电缆） |
|
| 7550-101传感器接口 |
||
| 输入 |
4个通用±5V |
|
| 尺寸 |
11.5厘米×6.5厘米×4.2厘米 |
|
| 重量 |
0.39公斤，包含托架 |
|
超声波风速仪：
| WindMaster Pro三维超声波风速仪 |
图示 |
|
| 风速 |
|
|
| 测量范围 |
0~65 m/s |
|
| 精度 |
标准：<1.5% RMS @ 12 m/s，定制：<1.0% RMS @ 12 m/s |
|
| 分辨率 |
0.01 m/s |
|
| 风向 |
||
| 测量范围 |
0~359° |
|
| 精度 |
标准：2°@ 12 m/s，定制：0.5°@ 12 m/s |
|
| 分辨率 |
0.1° |
|
| 超声波温度 |
||
| 测量范围 |
-40~+70℃ |
|
| 分辨率 |
0.01℃ |
|
| 声速 |
||
| 测量范围 |
300~370 m/s |
|
| 分辨率 |
0.01 m/s |
|
| 精度 |
<±0.5% @ 20℃ |
|
| 测量 |
||
| 内部采样速率 |
32Hz |
|
| 输出速率 |
1、2、4、8、10、16、20、32Hz |
|
| 测量范围 |
m/s、mph、kph、knots、ft/min |
|
| 格式 |
UVW、极性和NMEA |
|
| 平均值 |
0~3600秒 |
|
| 数字输出 |
||
| 通讯 |
RS232、RS422和RS485 |
|
| 波特率 |
2400~115200 |
|
| 格式 |
ASCII |
|
| 供电规格 |
||
| 供电需求 |
9~30V DC（55mA @ 12V DC） |
|
| 机械规格 |
||
| 重量 |
1.7公斤 |
|
| 尺寸 |
750毫米×240毫米 |
|
| 工作环境 |
||
| 防护等级 |
IP65 |
|
| 相对湿度 |
<5%~100% RH |
|
| 工作温度 |
-40~+70℃ |
|
| 降雨 |
300毫米/小时 |
|
| EMC |
Emissions BS EN 61000-6-3、Immunity BS EN 61000-6-2 |
|
空气温湿度传感器：
| 41382VC空气温湿度传感器 |
图示 |
|
| 空气相对湿度 |
|
|
| 测量范围 |
0~100%RH |
|
| 测量精度 |
±1% RH（+20~+25℃） |
|
| 稳定性 |
优于±1% RH/年 |
|
| 反应时间 |
10秒（没有过滤） |
|
| 传感器类型 |
Rotronic Hygromer |
|
| 空气温度 |
||
| 测量范围 |
-50~+50℃ |
|
| 测量精度 |
±0.3℃(+23℃) |
|
| 反应时间 |
10秒（没有过滤） |
|
| 传感器类型 |
铂电阻 |
|
| 供电 |
||
| 输出信号 |
0~1 VDC |
|
| 供电 |
8~30 VDC 7mA |
|
| 推荐电缆 |
5芯屏蔽线 |
|
净辐射传感器：
| CNR4净辐射传感器 |
图示 |
|
| 短波辐射传感器 |
|
|
| 波长范围 |
300~2800nm（50%点） |
|
| 灵敏度 |
10~20 μV/W/m2 |
|
| 阻抗 |
20~200Ω，典型50Ω |
|
| 响应时间 |
<18秒（95%） |
|
| 非线性 |
<1%（0~1000 W/m2辐射度） |
|
| 灵敏度的温度依赖性 |
<4%（-10~+40℃） |
|
| 测量范围 |
0~2000 W/m2 |
|
| 倾斜误差 |
<1% |
|
| 零点误差A |
<15 W/m2（0~200 W/m2/红外净辐射） |
|
| 零点误差B |
<3 W/m2（在5K/h温度变化），<1 W/m2（安装CVF4） |
|
| 视场角 |
上部180°，下部150° |
|
| 方向误差 |
<20 W/m2（角度最大80°和1000 W/m2辐射度） |
|
| 测量范围 |
0~2000 W/m2 |
|
| 非稳定性 |
<1% |
|
| 光谱选择 |
<3%（350~150nm光谱间隔） |
|
| 每日总的不确定性 |
<5%（95%可信度） |
|
| WMO标准 |
良好等级 |
|
| ISO标准 |
一等 |
|
| 仪器校准 |
ISO 9847:1992 annex A.3.1 |
|
| 长波辐射传感器 |
||
| 波长范围 |
4500~42000nm（50%点） |
|
| 灵敏度 |
5~15 μV/W/m2 |
|
| 阻抗 |
20~200Ω，典型50Ω |
|
| 响应时间 |
<18秒（95%） |
|
| 非线性 |
<1%（-250~+250 W/m2辐射度） |
|
| 灵敏度的温度依赖性 |
<4%（-10~+40℃） |
|
| 倾斜误差 |
<1% |
|
| 窗口加热偏移 |
<6 W/m2（0~1000 W/m2/太阳辐射度） |
|
| 视场角 |
上部180°，下部150° |
|
| 净辐射测量范围 |
-250~+250 W/m2 |
|
| 非稳定性 |
<1% |
|
| 光谱选择 |
<5%（8000~14000nm光谱范围） |
|
| 每日总的不确定性 |
<10%（95%可信度）室内校准 |
|
| 温度传感器 |
热敏电阻和Pt-100 |
|
| 整体 |
||
| 工作温度 |
-40~+80℃ |
|
| 工作湿度 |
0~100% RH |
|
| 电缆长度 |
标准10米，可选20米和50米 |
|
| 尺寸 |
长度405毫米×高度47~66毫米 |
|
| 重量 |
850克（不含电缆） |
|
| 防护等级 |
IP67 |
|
热通量传感器：
| HFP01SC自校准热通量传感器 |
图示 |
|
| 热通量传感器 |
|
|
| 测量范围 |
±2000W/m2 |
|
| 额定灵敏度 |
50 μV/Wm2 |
|
| 标称电阻 |
2 W |
|
| 温度范围 |
-30~+70℃ |
|
| 精度 |
±3% |
|
| 尺寸 |
直径80毫米×厚5毫米 |
|
| 重量 |
200克 |
|
| 加热器 |
||
| 额定电阻 |
100 W |
|
| 输入电压 |
9~15 VDC |
|
| 输出电压 |
0~2VDC |
|
| 校准周期 |
在1.5W时±3分钟，一般每3小时或6 小时一次 |
|
| 平均消耗电源功率 |
0.02~0.04W |
|
产地：美国
