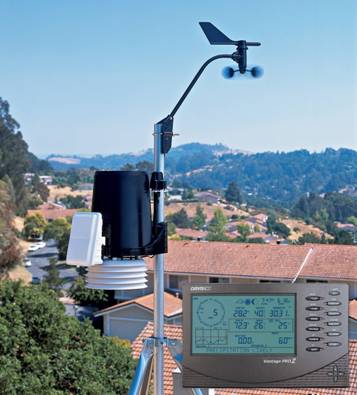

用途：Vantage Pro2有线自动气象站是一款集成化的自动气象站，可以测量风速、风向、空气温度、空气相对湿度、降雨量、气压、太阳辐射、紫外辐射量和计算多种气象参数（视具体购买配置），数据按照设定的采样间隔自动采集保存。基本配置由有线气象站主机和有线控制台、软件和数据存储卡组成，有线气象站主机用来测量气象参数并将数据通过电缆线传输给有线控制台，有线控制台在液晶显示屏上实时显示测量和计算的气象参数，数据存储卡用于存储测量和计算的气象参数，通过软件进行下载分析。
主要功能：
·测量的参数有风速、风向、空气温度、空气相对湿度、降雨量、气压、太阳辐射、紫外辐射量（视具体购买配置）；
·根据测量的参数控制台能自动计算出露点、风寒、蒸发、热指数、降雨速率、温湿光风指数、紫外辐射指数、月相、日出和日落时间多种气象参数（视具体购买配置）；
·通过软件自动生成NOAA气象报告和趋势分析；
·通过软件实现互联网远程数据传输和互联网实时气象状况监测；
·通过配备GPRS或CDMA远程数据传输模块实现远程控制和数据传输。
气象站技术规格：
|
有线气象站主机 |
|
|
工作温度 |
-40~+65℃ |
|
非工作温度 |
-40~+70℃ |
|
功耗 |
气象站主机在4~6V DC时平均5 mA，气象站主机和控制台平均10 mA |
|
连接头 |
RJ-11 |
|
电缆类型 |
4芯，26AWG |
|
风速风向传感器电缆长度 |
标准12米，最大可延长到165米 |
|
风速传感器类型 |
风杯带磁性开关 |
|
风向传感器类型 |
风向标带电位计 |
|
雨量桶类型 |
0.01英寸，带0.2毫米公制雨量适配器，收集口面积214平方厘米 |
|
空气温度传感器类型 |
PN连接硅二极管 |
|
空气相对湿度传感器 |
薄膜电容件 |
|
外壳材料 |
ABS防紫外，ASA塑料 |
|
有线控制台 |
|
|
工作温度 |
0~+60℃ |
|
非工作温度 |
-10~+70℃ |
|
功耗 |
控制台平均5 mA，气象站主机和控制台平均10 mA |
|
交流电源适配器 |
5V DC 300mA |
|
备用电池 |
3节C型电池（非标配） |
|
电池电量 |
在没有连接交流电适配器的前提下，有线控制台约工作1个月 |
|
连接头类型 |
RJ-11 |
|
外壳材料 |
ABS防紫外塑料 |
|
控制台显示类型 |
液晶显示屏 |
|
背景灯 |
LED |
|
尺寸 |
245 × 156 × 41毫米 |
|
显示屏尺寸 |
151 × 86毫米 |
|
重量 |
0.85公斤（带电池） |
控制台显示参数规格：
|
常规 |
|
|
历史数据 |
可以显示24个 |
|
日数据 |
包括每日的最高和最低数据，周期开始/结束在上午12.00 |
|
月数据 |
周期开始/结束在每月上午12.00 |
|
年数据 |
周期开始/结束在每年上午12.00 |
|
实时数据 |
实时数据在控制台显示屏右侧显示 |
|
图表时间间隔 |
用户可设定1分钟、10分钟、15分钟、1小时、1天、1月、1年 |
|
图表时间跨度 |
24个间隔 |
|
图表变量跨度 |
根据数值自动变化纵坐标 |
|
警报提示 |
有电池供电的情况下警报声为2分钟。警报参数根据参数的不同可以设定最大最小数值，按DONE键可以关闭警报声，但是不能清除警报 |
|
传输间隔 |
2.25秒（1个站点），3秒（8个站点） |
|
更新间隔 |
依赖传感器更新时间 |
|
风向 |
|
|
量程 |
0~360° |
|
精度 |
±3° |
|
分辨率和单位 |
罗盘16点（22.5°），数字显示1° |
|
更新时间 |
2.5~3秒 |
|
风速 |
|
|
量程（大风杯） |
3~175 mph、3~150 knot、1.5~79 m/s、5~282 km/h |
|
精度（大风杯） |
±3 mph（3 knot、5 km/h、1.5 m/s）或±5% |
|
分辨率和单位 |
1mph、1km/h、0.5m/s或1knot（用户设定） |
|
更新时间 |
瞬时读数：2.5~3秒，10分钟平均：1分钟 |
|
最大电缆长度 |
165米 |
|
空气温度（主机） |
|
|
量程 |
-40~+150℉（-40~+65℃） |
|
精度 |
高于+20℉（-7℃）为±1℉（±0.5℃），低于+20℉（-7℃）为±2℉（±1℃）， |
|
分辨率和单位 |
0.1℉、1℉、0.1℃、1℃（用户设定）（实时读数） |
|
辐射感应误差 |
在中午太阳情况下为（日照=1040W/m2，平均风速≤2mph（1m/s））+4℉（2℃） |
|
更新时间 |
10~12秒 |
|
空气相对湿度（主机） |
|
|
量程 |
0~100%RH |
|
精度 |
±3% （0~90%RH），±4%（90~100%RH） |
|
分辨率和单位 |
1% |
|
温度系数 |
0.03%/℉（0.05%/℃），基准68℉（20℃） |
|
漂移 |
±0.5%/年 |
|
更新时间 |
50秒~1分钟 |
|
降雨量 |
|
|
量程 |
日/暴雨：0~99.99”（0~999.8mm）；月/年/总量程：0~199.99”（0~9999mm） |
|
精度 |
降雨速率在不超过2”/小时（50mm/小时）：总的±3%或+0.01”（0.2mm）（0.01”=1个翻斗）。降雨速率在2”/小时（50mm/小时）到4”/小时（10mm/小时）：总的±3%或+0.01”（0.25mm）（0.01”=1个翻斗）。 |
|
分辨率和单位 |
0.01”或0.2mm（用户设定）（累计降雨量≥2000mm的时候为1mm） |
|
降雨速率 |
0~96”（0~2438mm） |
|
更新时间 |
20~24秒 |
|
太阳辐射（需要太阳辐射传感器） |
|
|
量程 |
0~1800 W/m2 |
|
精度 |
全量程的±5% |
|
分辨率和单位 |
1W/m2 |
|
漂移 |
最大±2%/年 |
|
余弦响应 |
±3%用于角度在0~75°的入射光 |
|
温度漂移 |
-0.067%/℉（-0.12%/℃） |
|
更新时间 |
50~60秒 |
|
紫外辐射量（需要紫外辐射传感器） |
|
|
量程 |
0~199 MEDs |
|
精度 |
±5%日总量 |
|
分辨率和单位 |
0.1~19.9MEDs |
|
漂移 |
最大±2%/年 |
|
更新时间 |
50~60秒 |
|
气压（控制台内置） |
|
|
量程 |
16.00”~32.50” Hg、410~820mm Hg、540~1100hPa/mb |
|
未标定读数精度 |
±0.03”Hg（±0.8mm Hg、±1hPa/mb）（在室内温度） |
|
分辨率和单位 |
0.01”Hg、0.1mm Hg、0.1hPa/mb（用户设定） |
|
海拔量程 |
-600~4570米 |
|
气压趋势 |
在3小时的变化，变化0.06”（2 hPa/mb，1.5mm Hg）表示迅速，变化0.02”（0.7 hPa/mb，0.5mm Hg）表示缓慢 |
|
气压趋势指示 |
5种指示，上升（迅速和缓慢）、稳定、下降（迅速和缓慢） |
|
更新间隔 |
1分钟 |
|
空气相对湿度（控制台内置） |
|
|
量程 |
0~100%RH |
|
精度 |
±3% （0~90%RH），±4%（90~100%RH） |
|
分辨率和单位 |
1% |
|
更新时间 |
1分钟 |
|
空气温度（控制台内置） |
|
|
量程 |
+32~+140℉（0~+60℃） |
|
精度 |
±1℉（±0.5℃） |
|
分辨率和单位 |
0.1℉、1℉、0.1℃、1℃（用户设定）（实时读数） |
|
更新时间 |
1分钟 |
|
露点 |
|
|
量程 |
-105~+130℉（-75~+54℃） |
|
精度 |
±3℉（±1.5℃）（典型） |
|
分辨率和单位 |
1℉或1℃（用户设定） |
|
更新时间 |
10~12秒 |
|
风寒 |
|
|
量程 |
-110~+135℉（-79~+57℃） |
|
精度 |
±2℉（±1℃）（典型） |
|
分辨率和单位 |
1℉或1℃（用户设定） |
|
更新时间 |
10~12秒 |
|
蒸发（计算，需要太阳辐射传感器） |
|
|
量程 |
日蒸发量32.67”（832.1mm）；月和年蒸发量199.99”（1999.9m） |
|
精度 |
0.01”（0.25mm）或±5% |
|
分辨率和单位 |
0.01”或0.2mm（用户设定） |
|
更新时间 |
1小时 |
|
热指数 |
|
|
量程 |
-40~+165℉（-40~+74℃） |
|
精度 |
±3℉（±1.5℃）（典型） |
|
分辨率和单位 |
1℉或1℃（用户设定） |
|
更新时间 |
10~12秒 |
|
降雨速率 |
|
|
量程 |
0.04~40”/小时（0~1016mm） |
|
精度 |
当降雨速率在5” /小时（127mm/小时）以下的时候为±5% |
|
分辨率和单位 |
0.01”或0.2mm（用户设定） |
|
更新时间 |
20~24秒 |
|
温湿光风指数（需要太阳辐射传感器） |
|
|
量程 |
-90~+135℉（-68~+64℃） |
|
精度 |
±4℉（±2℃）（典型） |
|
分辨率和单位 |
1℉或1℃（用户设定） |
|
更新时间 |
10~12秒 |
|
紫外辐射指数（需要紫外辐射传感器） |
|
|
量程 |
0~16 |
|
精度 |
±5%全量程 |
|
分辨率和单位 |
0.1 |
|
余弦响应 |
±4%用于角度在0~65°的入射光.，±9%用于角度在65~85°的入射光.， |
|
更新时间 |
50~60秒 |
|
月相 |
|
|
量程 |
新月（New Moon）、娥眉月（Waxing Crescent）、上弦月（First Quarter）、盈凸月（Waxing Gibbous）、满月（Full Moon）、亏凸月（Waning Gibbous）、下弦月（Last Quarter）、残月（Waning Crescent） |
|
精度 |
±38分钟 |
|
控制台分辨率 |
月亮运动周期的1/8（12.5%） |
|
WeatherLink分辨率 |
月亮运动周期的0.09% |
|
日出和日落 |
|
|
精度 |
±1分钟 |
|
分辨率 |
1分钟 |
|
时钟 |
|
|
单位 |
12或24小时格式（用户设定） |
|
日期 |
美国或国际格式（用户设定） |
|
精度 |
±8秒/月 |
|
分辨率 |
1分钟 |
|
预报 |
|
|
使用参数 |
气压读数和趋势、风速和风向、降雨量、温度、湿度、经纬度、年和时间 |
|
更新时间 |
1小时 |
|
显示格式 |
图表在液晶显示屏上显示 |
|
参数预报 |
天气情况、降雨、温度变化、风速和风向 |
数据接收部件：
|
有线气象使者（6316CEU） |
图示 |
|
|
工作温度 |
-10~+60℃ |
|
|
存储温度 |
-20~+70℃ |
|
|
功耗 |
在4~6V DC，平均10mA，峰值15mA |
|
|
电源适配器 |
5V DC 200mA |
|
|
备用电池 |
3节AA型电池（非标配） |
|
|
电池电量 |
在没有连接交流电适配器的前提下，约工作1个月 |
|
|
连接头类型 |
RJ-11 |
|
|
电缆类型 |
4芯，26AWG |
|
|
外壳材料 |
防紫外PVC塑料 |
|
|
尺寸 |
160×38×95 毫米 |
|
|
重量 |
0.26公斤 |
|
|
气压 |
||
|
分辨率 |
0.1 hPa |
|
|
修正范围 |
880~1080 hPa |
|
|
未修正范围 |
540~1100hPa |
|
|
海拔范围 |
-460~+4670米 |
|
|
未修正范围测量精度 |
±1.0 hPa（室温） |
|
|
数据更新间隔 |
1分钟 |
|
|
空气相对湿度 |
||
|
分辨率 |
1% |
|
|
测量范围 |
1~100% |
|
|
测量精度 |
±3%（1%~90%），±5%（90%~100%） |
|
|
数据更新间隔 |
1分钟 |
|
|
空气温度 |
||
|
分辨率 |
0.1℃ |
|
|
测量范围 |
-18~+60℃ |
|
|
测量精度 |
±0.5℃ |
|
|
数据更新间隔 |
1分钟 |
|
|
时钟 |
||
|
分辨率 |
1分钟 |
|
|
单位 |
时间：12和24小时可选，日期：美国或国际格式可选 |
|
|
精度 |
±8秒/月 |
|
数据存储卡：
|
WeatherLink软件和数据存储卡 |
图示 |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
|
通讯接口 |
RS232 |
|
|
通讯波特率 |
可选1200、2400、4800、9600、14400和19200 |
|
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
|
工作温度 |
-10~+60℃ |
|
|
存储卡类型 |
128K非丢失性内存 |
|
|
存储数据 |
最大可存储2560组数据 |
|
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
|
WeatherLink软件和数据存储卡 |
图示 |
|
|
用途 |
用于存储控制台或气象使者接收到的气象站主机数据 |
|
|
通讯接口 |
USB |
|
|
电源 |
5V DC由控制台进行供电，耗电最大0.5W |
|
|
工作温度 |
-10~+60℃ |
|
|
存储卡类型 |
128K非丢失性内存 |
|
|
存储数据 |
最大可存储2560组数据 |
|
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
|
WeatherLink IP数据存储卡 |
图示 |
|
|
用途 |
通过本地互联网网络将气象站主机数据上传到官方数据服务器上，用户登录官方数据服务器网站查阅数据 |
|
|
网络接口 |
10Base-T半双工 |
|
|
连接口 |
RJ45 |
|
|
通讯标准 |
ARP、UDP、TCP、ICMP、TFTP、DHCP、HTTP |
|
|
IP地址配置 |
DHCP/手动静态IP地址配置 |
|
|
功耗 |
最大0.5W |
|
|
工作温度 |
-10~+60℃ |
|
|
通讯波特率 |
19200 |
|
|
存储卡类型 |
128K非丢失性内存 |
|
|
存储数据 |
最大可存储2560组数据 |
|
|
存储间隔 |
可选1、5、10、15、30、60或120分钟 |
|
|
存储容量 |
1分钟采样间隔42个小时；5分钟采样间隔8天；10分钟采样间隔17天；15分钟采样间隔26天；30分钟采样间隔53天；60分钟采样间隔106天；120分钟采样间隔213天 |
|
|
APRS模块 |
图示 |
|
|
用途 |
实时通过APRS传输当前位置和测量气象参数，需要自备TNC调制解调器。 |
|
|
范围 |
5~255秒（用户选定） |
|
|
默认值 |
5 |
|
|
Streaming间隔范围 |
1~99分钟（用户选定） |
|
|
Streaming间隔默认值 |
5分钟 |
|
|
Streaming波特率 |
1200、2400、4800、9600、19200 |
|
|
默认值 |
9600 |
|
|
警报输出模块 |
图示 |
|
|
用途 |
可在软件中设置一些触发条件，满足条件后通过接线板激发对应的电磁阀。 |
|
|
工作温度 |
-40~+60℃ |
|
|
输出接点闭合 |
4个警报接电 |
|
|
类型 |
Photo-coupled MOS FET |
|
|
负载电压 |
最大28V AC或48V DC |
|
|
峰值电压 |
最大±60 V |
|
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
|
峰值负载电流 |
最大6A用于100毫秒 |
|
|
开启电阻 |
最大0.12 Ohms |
|
|
闭合泄漏 |
最大1μA |
|
|
功耗 |
最大550 mW |
|
|
应急响应模块 |
图示 |
|
|
用途 |
实时提供危险事故所必须的气象数据，可与CAMEO或ALOHA应急软件配合使用。 |
|
|
范围 |
5~255秒（用户选定） |
|
|
默认值 |
5 |
|
|
范围 |
0~999（用户选定） |
|
|
默认值 |
1 |
|
|
Streaming间隔范围 |
30秒（固定，按照ALOHA软件） |
|
|
Streaming波特率 |
1200（固定，按照ALOHA软件） |
|
|
灌溉控制模块 |
图示 |
|
|
用途 |
根据当前天气情况开启或关闭灌溉系统。 |
|
|
工作温度 |
-40~+60℃ |
|
|
输出接点闭合 |
风、雨、ET和警报四种接点 |
|
|
类型 |
Photo-coupled MOS FET |
|
|
负载电压 |
最大28V AC或48V DC |
|
|
峰值电压 |
最大±60 V |
|
|
负载电流 |
±1.8A，持续最大在25℃，温度到达85℃的时候降低到0.7A |
|
|
峰值负载电流 |
最大6A用于100毫秒 |
|
|
开启电阻 |
最大0.12 Ohms |
|
|
闭合泄漏 |
最大1μA |
|
|
功耗 |
最大550 mW |
|
安装支架：
|
安装支架 |
图示 |
|
|
用途 |
用于安装气象站主机等 |
|
|
尺寸 |
762×838×1320毫米 |
|
|
安装杆长度 |
0.92米 |
|
|
支架整体高度 |
1.77米 |
|
|
材质 |
镀锌管 |
|
|
安装杆外径 |
33毫米 |
|
|
安装杆 |
图示 |
|
|
用途 |
可用于安装小型站或单独传感器等。 |
|
|
安装杆长度 |
0.95米 |
|
|
材质 |
镀锌管 |
|
|
安装杆外径 |
33毫米 |
|
防护机箱：
|
通用防护机箱 |
图示 |
|
|
用途 |
用于Vantage Pro2控制台、Vantage Vue无线控制台、无线气象站使者8X的防护箱 |
|
|
材质 |
ASA塑料 |
|
|
尺寸 |
34.9×25.4×10.6厘米 |
|
|
重量 |
1.64公斤 |
|
|
安装支架规格 |
兼容直径32毫米的支架 |
|
供电部件：
|
大容量太阳能供电套件 |
图示 |
|
|
用途 |
给放置在野外的控制台或气象使者供电。 |
|
|
充电温度 |
-20~+50℃ |
|
|
工作温度 |
-40~+65℃ |
|
|
外壳材质 |
ASA塑料 |
|
|
尺寸 |
34.9×25.4×10.6厘米 |
|
|
重量 |
3.47公斤 |
|
|
太阳能板功率 |
5W |
|
|
电源线长度 |
3米 |
|
|
电池类型 |
6V 12Ah铅酸电池 |
|
|
电池续航时间 |
无太阳，环境温度25℃时：Vantage Pro2无线控制台200天，Vantage Pro2有线控制台100天，Vantage Vue无线控制台200天，无线气象使者8X接收1~8个站点 200天 |
|
|
太阳能供电套件 |
图示 |
|
|
用途 |
给放置在野外的控制台或气象使者供电。 |
|
|
充电温度 |
-20~+50℃ |
|
|
工作温度 |
-40~+65℃ |
|
|
外壳材质 |
ASA塑料 |
|
|
尺寸 |
34.9×25.4×10.6厘米 |
|
|
重量 |
2.08公斤 |
|
|
太阳能板功率 |
5W |
|
|
电源线长度 |
3米 |
|
|
电池类型 |
6V 1.4Ah铅酸电池 |
|
|
电池续航时间 |
无太阳，环境温度25℃时：Vantage Pro2无线控制台58天，Vantage Pro2有线控制台10天，Vantage Vue无线控制台60天，无线气象使者8X接收1个站点 60天，无线气象使者8X接收4个站点48天，无线气象使者8X接收8个站点 23天 |
|
|
独立太阳能板套件 |
图示 |
|
|
用途 |
增加大容量太阳能供电套件（6612）、太阳能供电套件（6614）或Vantage Connect无线数据传输模块（6620SOV）的太阳能板功率。 |
|
|
工作温度 |
-40~+65℃ |
|
|
外壳材质 |
ASA塑料 |
|
|
尺寸 |
34.9×25.4×10.6厘米 |
|
|
重量 |
1.64公斤 |
|
|
太阳能板功率 |
5W |
|
|
电源线长度 |
1.2米 |
|
附件：
|
白天风扇换气型防辐射罩 |
图示 |
|
|
用途 |
提高空气温湿度的测量精度，只有在有足够日光时可用 |
|
|
工作温度 |
-40~+65℃ |
|
|
存储温度 |
-45~+70℃ |
|
|
辐射感应误差 |
在正午的时候±0.5℃ |
|
|
材质 |
防紫外塑料 |
|
|
雨量桶加热器 |
图示 |
|
|
用途 |
安装在雨量桶内，采用加热的方式将雪进行融化，从而用于测量降雪量。 |
|
|
供电 |
220V AC，不能使用太阳能供电套件进行供电 |
|
|
电缆长度 |
15米，最大可以延长到36米 |
|
|
加热器 |
24瓦 24V |
|
|
电缆类型 |
4芯屏蔽线 |
|
产地：美国
