RedEdge-MX Dual Camera成像系统

用途:

RedEdge-MX 双相机成像系统集成了两个5波段相机RedEdge-MX和新的RedEdge-MX Blue,它可以捕捉10个光谱波段。只需一次飞行,就可获取RGB图像、植被指数图像和数字表面模型,实现先进的遥感和植被研究应用,测量数据可直接与卫星数据进行对比。

  应用领域包括农作物表型及病虫害监测、农作物长势和农情监测、农业灾害胁迫监测和评估、生态环境调查、水资源监测管理、土壤监测评估、森林资源管理、地理信息系统等。

  RedEdge-MX双相机成像系统可得到客户需要的多种植被指数,它们在农林业病虫害、生长长势等精准农业方面有很大作用,这些植被指数包括:叶绿素、NDVI、NDRE、DSM等。

  叶绿素图(Chlorophyll Map):红边光谱波段是这里的重要参数,与其他波段一起工作,不仅可以对植物活力而且对植物健康进行更精确的测量。

  NDVI图:比较红光波段和近红外波段的反射率,其也是农业分析中常见的参考依据;

  DSM图(数字表面模型):DSM在农业分析中是很重要的工具,因为它用于评估表面特性和水流情况;

  RGB 图:RedEdge-MX全局快门拍摄的无失真图像数据,包括用于RGB彩色图像的窄带红、绿、蓝波段,这些波段在处理后与所有可见和不可见光带以与植被指数对齐。

RedEdge-MX Dual Camera成像系统

特点:

◎同步捕获10 个频带的图像

◎具有嵌入式元数据的标准 12 位 TIFF 文件输出,可获取原始数据

◎简化集成的下行光传感器和 GPS 组合,准确的环境光校准。仅需要一个 DLS

◎已辐射校准的光谱成像仪,用于进行精确、可重复的测量。

◎所有10个镜头均配备全局快门,以便在每个平台上获得无失真效果图。

◎标配中包含固定支架和快速安装连接器,可与 DJI 无人机集成

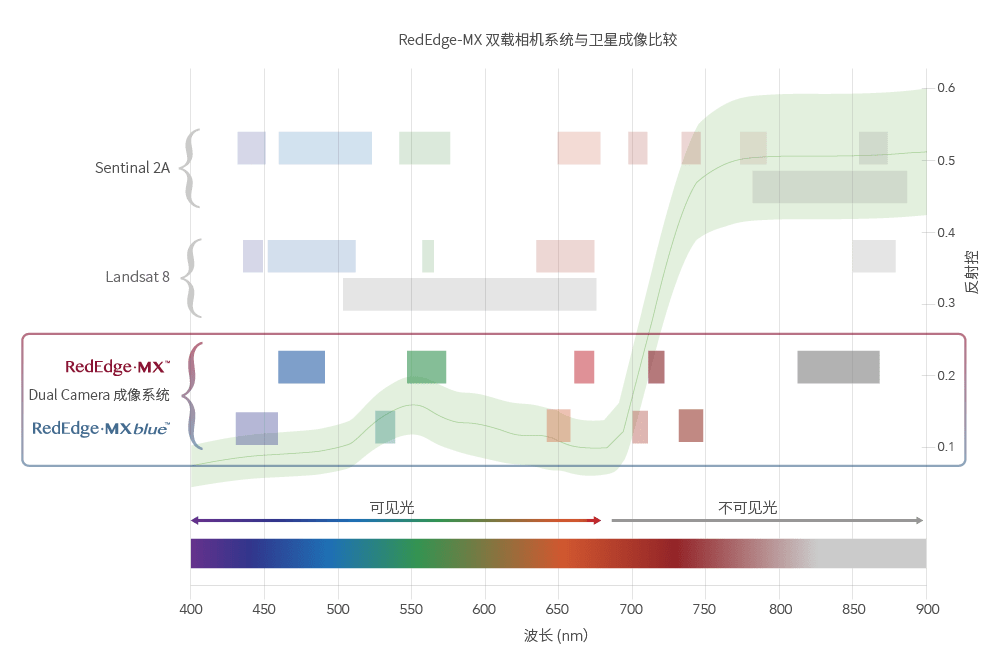

◎直接将图像与陆地卫星和哨兵卫星数据进行对比

◎可使用 Pix4D、Agisoft 和其他 MicaSense 数据合作伙伴对数据进行轻松处理

◎谱带翻倍,分析能力翻倍

◎可使用新的海岸蓝/气溶胶谱带监控浅水环境

RedEdge-MX Dual Camera成像系统

技术规格:

光谱波段

海岸蓝 444 (28)*,蓝 475(32),绿 531(14)*,绿 560(27),红 650(16)*,红 668(14),红边 705(10)*,红边 717(12),红边 740(19)*,近红外 842(57)

传感器分辨率

1280 x 960 (1.2 MP 每光谱)

RGB输出

3.6 MP

外部电源

4.2 V DC - 15.8 V DC

电源输入

4.0/16.0W(额定,峰值) 经由Dual Camera安装套件提供

尺寸(mm)

8.7cm x 12.3cm x 7.6cm (3.4in x 4.8in x 3.0in)

重量(g)

508.8 g(两台传感器 + 安装支架+ DLS2 + 电缆

使用环境

温度0~40℃;相对湿度:<85%

捕捉速率

所有光谱每秒捕捉一次, 12位RAW

接口

序列串口, 10/100/1000 以太网, 可移除 Wi-Fi, 外部触发, GPS, SDHC

视场

47.2° HFOV

地面采样距离

8 cm 每像素(每光谱) 在 120 m (~400 ft) AGL

触发选项

定时器模式,重叠模式,外部触发模式(PWM,GPIO,串行和以太网选项),手动捕捉模式

地面采样距离

8 cm 每像素(每光谱) 在 120 m (~400 ft) AGL

*安装尺寸及无人机固定方式请联系渠道科技咨询。

RedEdge-MX Dual Camera成像系统

RedEdge-MX Dual Camera成像系统

RedEdge-MX Dual Camera成像系统

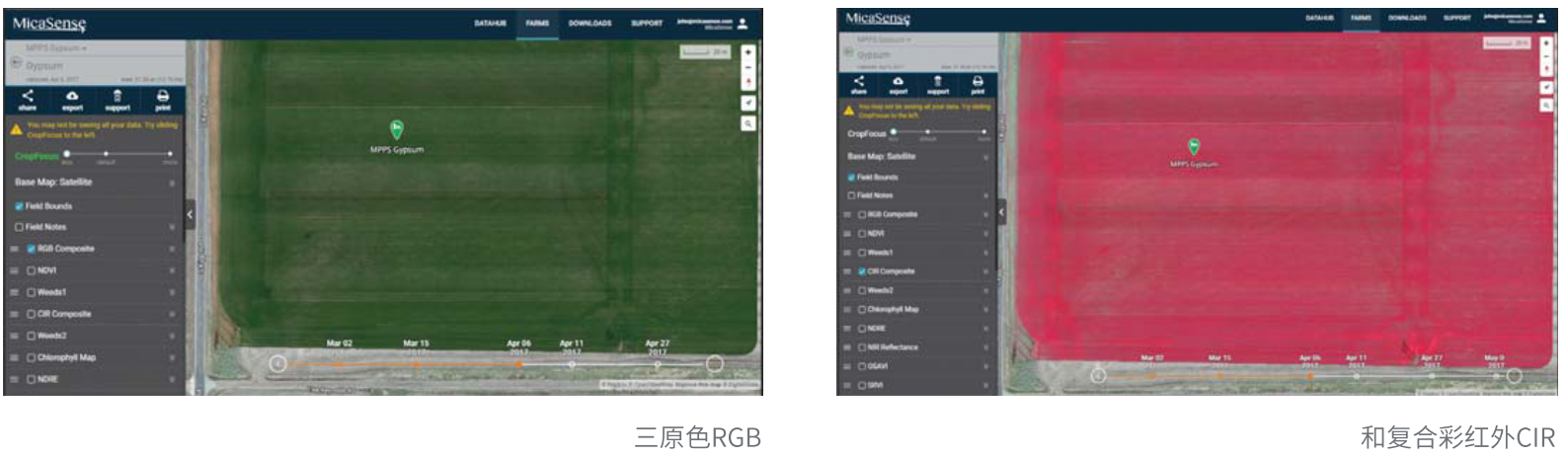

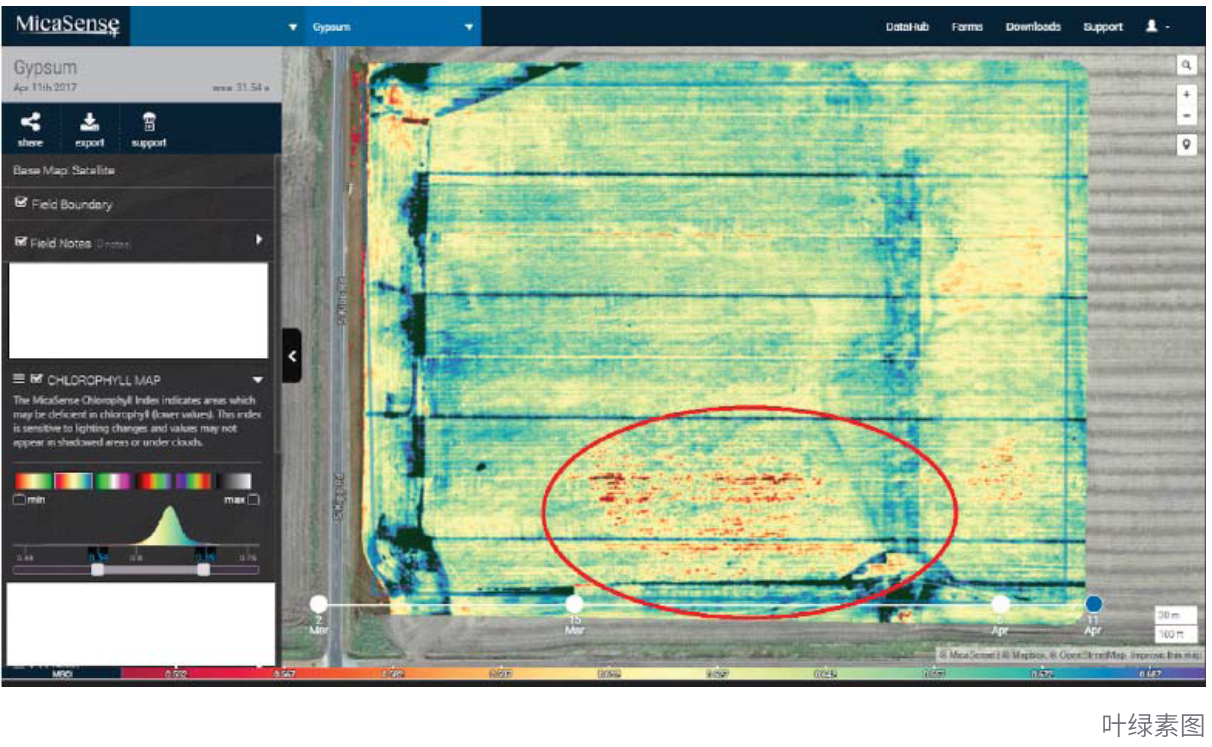

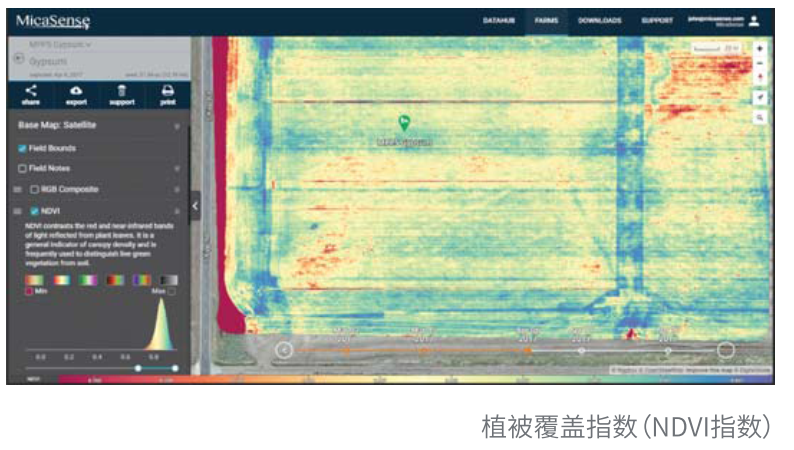

上图为使用多光谱相机拍摄的冬小麦图像,图一图二为用三原色(RGB),植被覆盖指数(NDVI)和复合彩虹外(CIR)等层面看,麦田看起来基本上很均匀和健康。然而,当看到图三叶绿素地图的时候,发现叶绿素含量的变化,查看病变的小麦区域等。

产地:美国
