EM38-MK2大地电导仪-近地探测

用途:EM38-MK2大地电导仪是一款被设计用于土壤盐度的农业调查,并且可以快速覆盖大面积而无需接地电极,还可同时采集土壤的电导率和磁化数据的精密仪器。它有两款型号,分别为EM38-MK2-1和,EM38MK2型号。可广泛运用于农业,考古学和土壤科学的近地探测,例如土壤盐分普查、土石坝渗漏通道检测、公路地基构造、地质构造勘测等。

EM38-MK2:包含2个接收线圈,每个为垂直偶极方向,从发射器相隔1米和0.5米,同时提供数据的有效深度范围分别为1.5米和0.75米。仪器旋转后,接收线圈为水平偶极方向,有效深度范围分别为0.75米和0.375米。

EM38-MK2-1:包含1个接收线圈,为垂直偶极方向从发射器相隔1米,分2个有效深度范围,垂直偶极模式为1.5米,水平偶极模式为0.75米。

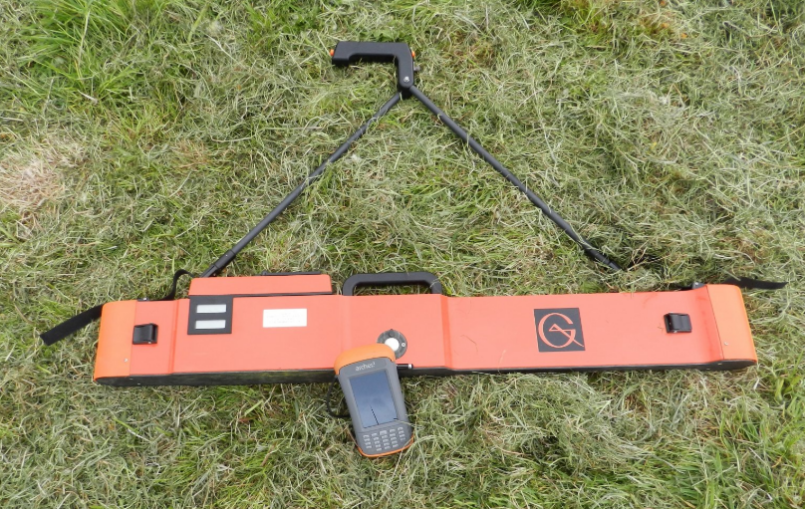

EM38-MK2大地电导仪-近地探测EM38-MK2大地电导仪-近地探测

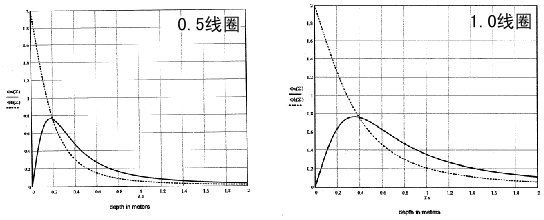

原理:EM38电导率仪的后端有一个小型发射线圈,它可以产生一个随时间变化的初级磁场,这个磁场在大地中诱导出微小电子涡流,同时前端有一个小型接收线圈,这个接收器既接收发射线圈产生的磁场,又接收由初级磁场诱导出的次级磁场,通过测量诱导出的次级磁场来测量大地电导率。EM38-MK2-1型电导率仪和EM38-MK2型电导率仪均能同时测量电导率及磁化率值。0.5m及1m线圈中电导率、磁化率与土壤深度的关系见下图:

EM38-MK2大地电导仪-近地探测

功能特点:

Ø能在不与土壤直接接触的情况下,同时测量两个不同深度的电导率和磁化率

Ø采用最前沿的温度补偿电路支撑的线圈技术,与前面推出的EM38系列仪器相比,可以显著改善与地面相隔1m时造成的温度相关的数据漂移 。

Ø支持行走和车载的测量方式。可以外接电源,同时您也可以选配重量轻但能支持25小时持续操作的外接充电电池。另外车载操作可选配坚固的塑料材质的防护箱。

Ø包含蓝牙技术,可以电脑采集设备在10米以内进行可靠地无线连接

Ø可选配支持仪器自动校正程序的可折叠自动标定套件,只要将仪器放入支架内部即可在数秒内得到校准,免除了繁琐的校准调试。

技术参数:

EM38-MK2主机

电导率测量范围

0~1000 mS/m(4位数字)

磁化率范围

距离1米时±28 ppt;距离0.5米时±7 ppt

测量分辨率

满刻度± 0.1 %

测量精确度

30 mS/m时:± 5 %

野外初始源

独立偶极子发射器

传感器

双独立偶极子接收器

线圈间隔

1和0.5米(EM38-MK2)

1米(EM38-MK2-1)

工作频率

14.5KHz

通讯

RS232或无线蓝牙1.2

工作温度

-40~+50℃

噪音干扰水平

电导率:0.5 mS/m;磁化率:0.02 ppt

电源选择

9V碱性电池(如Mallory MN1604或ENERGIZER L522)和外接充电电池(可选)

电量

MN1604电池持续供电5个小时,L522持续供电12小时;

充电池持续供电25个小时

重量

5.4Kg

尺寸

107×17×8cm

运输重量

14.0 Kg

运输尺寸

114×20×26cm

野外手持数据采集器终端

型号(DAS70-AR2),进行现场数据采集,含软件、充电器和线缆等

处理器

1.0GHz ARM Cortex A8 i.MX53

操作系统和软件

Windows Mobile 6.5.3

Microsoft Office Mobile 2010

多语言支持

Adobe Reader

内存

512MB RAM

存储容量

8GB闪存

MicroSD/SDHC插槽,支持CF及SD卡扩展存贮

GNSS

高精度 GPS/GLONASS/SBAS 接收器

精度:2米(SBAS);自动5米

通信方式

RS232;USB;蓝牙;WIFI

相机

5MP分辨率;自动对焦;LED闪光灯;视频捕捉技术

尺寸

184*91*38 mm

重量

0.6kg

电源

可充电锂电池,

使用时间

超过20小时

工作温度

-30~+60℃

产地:加拿大
