斑马鱼呼吸代谢测量系统

简介:斑马鱼呼吸代谢系统用于幼鱼、斑马鱼等小型鱼类及其他水生动物的呼吸与能量代谢测量研究,如鱼卵、鱼仔和无脊椎动物等。可应用于水产养殖、水生态保护、水体环境毒理学、水质生物检测、环境卫生及药理学研究、海洋淡水鱼类等水生生物生态学、鱼类行为生理生态、水生动物发育生态等研究。这个完整的系统包括多达八个定制长度的水平微型腔室以及全自动氧气消耗率测量,设备控制,数据分析和水温调节所需的一切,例如计算机化的间歇性呼吸测量。

 斑马鱼呼吸代谢测量系统

斑马鱼呼吸代谢测量系统

测量过程:

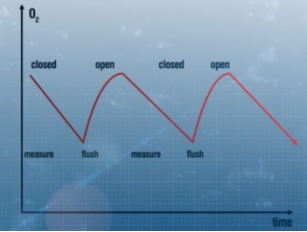

整个过程分3个步骤:测量、水体交换、等待,测量时循环泵开启,水体交换时交换泵开启循环泵关闭,等待时交换泵关闭循环泵开启,每10分钟即可测量1次。如此以来,像“开放式”一样,实验可以无限期地进行下去,从而进行长时间的实验分析监测。 在每个测量期,由于动物的呼吸耗氧,溶解氧浓度随着测量时间的延长而降低并呈直线相关关系,动物耗氧率(每小时每公斤体重消耗的毫克氧气)等于相关曲线的斜率乘以呼吸室的静体积除以动物的体重。

 斑马鱼呼吸代谢测量系统斑马鱼呼吸代谢测量系统

测量原理:

为“间歇式”,集合了“开放式”(实时测量)和“封闭式”(测量简单但精度差)的优点,同时又克服了开放式测量时间解析度差、封闭式不能连续长时间测量等缺点。“间歇式”测量的呼吸室放置在水浴槽(周边水体)内,循环泵可以确保呼吸室内水体的均一并保证有足量的水体流经传感器,而水体交换泵可以使周边水体与呼吸室内水体进行交换。测量时水体交换泵关闭(呼吸室类似封闭式),然后由计算机控制开启交换泵,周边水体被泵入呼吸室从而使氧气水平达到测量前的水平。

系统配置:

系统主要包括多通道荧光光纤氧气测量主机及传感器、微型静态呼吸室、AutoResp自动控制及分析软件、还有水环境控制模块及其其他配件或备选件组成组成。根据需求,有四通道、八通道及更多通道测量系统,可以同时连接多个呼吸室以测量多个斑马鱼的呼吸代谢情况。

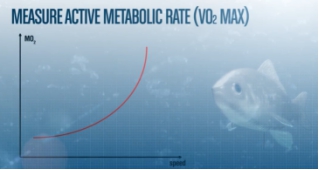

· 四通道系统:由四通道光纤氧气测量系统、4个微型呼吸室及水浴盒等配件组成,可选配Mini游泳室及其他配件用于不同游泳速度下的活动代谢研究,还可选配温度及氧气监测控制模块。

· 八通道系统:由两个四通道光纤氧气测量系统、8个微型呼吸室及水浴盒等配件组成,可选配Mini游泳室及其他配件用于不同游泳速度下的活动代谢研究,还可选配温度及氧气监测控制模块。

· 下面配备的测量系统模式是斑马鱼呼吸代谢测量系统.

氧气分析仪主机:

 斑马鱼呼吸代谢测量系统

兼容氧传感器 流动室、浸渍电极
测量通道 4个
温度传感器 包含1个Pt100温度探头(4芯,A级)
温度通道 1个
供电电压 5V
电压适配器 100~240V AC,5V DC输出
通讯接口 蓝牙2.0
防护等级 30
认证 CE
尺寸 190×135×60毫米
重量 1250克
软件运行平台 Windows XP、Windows Vista和Windows 7
预热时间 5分钟
氧单位 %氧气饱和度、%空气饱和度、kPa、Torr、mg/L、μmol或ml/L
测量范围 0~100%氧饱和度;0~475%空气饱和度;0~100 kPa;0~750 Torr;0~45 mg/L;0~1400 μmol;0~45 ml/L
探测极限 0.03%氧气,0.15%空气饱和度,15 ppb
分辨率 在0.21% O2时±0.01% O2,在20.9% O2时±0.1% O2;在2 hPa时±0.1 hPa,在207 hPa时±1 hPa;在2.83 μmol时±0.14μmol,在283.1 μmol时±1.4 μmol;在1%空气饱和度时±0.0475%空气饱和度,在100%空气饱和度时±0.475%空气饱和度
精度 在20.9% O2时±0.4% O2,在0.05% O2时±0.2% O2;在100%空气饱和度时±2%空气饱和度,在1%空气饱和度时±0.25%空气饱和度
在0%氧气时的漂移(1分钟采样间隔) 30天之内<0.03% O2,<0.15%空气饱和度
温度测量范围 0~+50℃
反应时间 气体<6秒,液体<40秒
精密度 ±0.5%空气饱和度,±0.105% O2,±1.05 hPa,±1.5 μmol,±0.05 mg/L

内径9mm毫米静态微型呼吸室:

斑马鱼呼吸代谢测量系统

呼吸室内径

9毫米

呼吸室长度

15-100毫米

管口外径

1.28毫米

材质

玻璃

薄片氧微型传感器:

 斑马鱼呼吸代谢测量系统

测量范围

0-475%空气饱和度

测量极限

+/- 0.15%空气饱和度

分辨率

+/- 0.475%空气饱和度

精度

+/- 0.5%空气饱和度

响应时间

<30秒

无线蓝牙模块:

斑马鱼呼吸代谢测量系统

功率

230v/50hz

通讯接口

蓝牙4.0LE

外形尺寸

302*58*90mm

IP

IP30

潜水泵(5升/分钟):

斑马鱼呼吸代谢测量系统

流量

5升/分钟

管口内

13毫米

管口外

11毫米

功率

5瓦

压力

1200 mmHg

供电

230 VAC/50Hz

产地:丹麦
